Práctica 2: cuestión 4

Cuestión 4. Mensaje ICMP “Redirect”

Inicia el Monitor de Red. A continuación ejecutar los comandos:

C:\>route delete 10.4.2.1 (si ya ha sido borrada la ruta, avisa con un error)
C:\>ping -n 1 10.4.2.1

(antes de contestar debes confirmar que en MSDOS el resultado del Ping es correcto: paquetes enviados:1 , paquetes recibidos:1, sino debes repetir los dos comandos anteriores y el proceso de captura en el Monitor de Red)

En base a los paquetes capturados, filtra sólo los datagramas que contengan tu dirección IP y contesta a las siguientes preguntas:


4.a. ¿Cuántos datagramas IP están involucrados en todo el proceso? Descríbelos…(tipo, código y tamaño)



4.b. ¿Las direcciones MAC e IP de todas las tramas capturadas con el Monitor de Red hacen referencia alcmismo interfaz de red? Indica en qué casos la respuesta es afirmativa y en que casos la dirección IP especifica un interfaz de red que no se corresponde con el mismo interfaz indicado por la MAC.



4.c. ¿Qué máquina o interfaz de red envía el mensaje ICMP Redirect?

172.20.43.230 (puerta de enlace predeterminado).

4.d. ¿Qué dato importante para tu PC transporta en su interior ese mensaje de Redirect?

Transporta la dirección IP de la puerta de enlace alternativa que debemos utilizar, que sirve para modificar las tablas de encaminado de nuestra máquina (172.20.43.231).

4.e. Observa los campos “Identificación”, “TTL” y “Cheksum” del datagrama que se envió originalmente. A continuación, analiza el contenido del mensaje Redirect. ¿Puedes encontrar la misma identificación dentro de los datos (no cabecera) del mensaje ICMP Redirect? ¿Qué ocurre con los campos TTL y Cheksum del datagrama transportado por el Redirect?

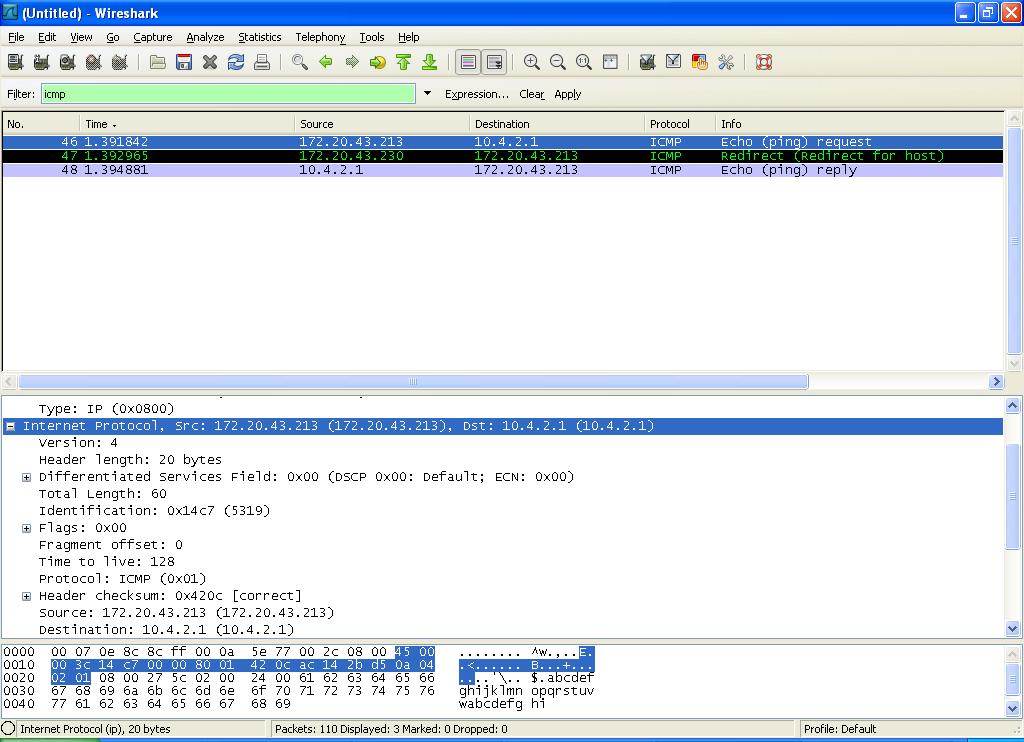

Request:
Identificación: 0x14c7
TTL: 128 Checksum: 0x420c

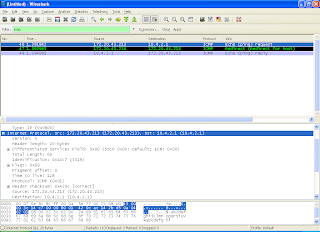

Redirect:
Identificación: 0x14c7
TTL: 127 Checksum: 0x430c

Sí tienen la misma identificación. La TTL cambia ya que el redirect es es mensaje que vuelve desde la puerta de enlace predeterminada hasta nuestra máquina, por lo que el TTL se decrementa en una unidad.
